不锈钢螺旋风管加工成型前聚焦预处理与排料优化，减少后续工序冗余。针对不锈钢带钢，摒弃 “一刀切” 的酸洗钝化模式，普通通风风管采用超声波除油 + 千叶轮抛光替代高成本酸洗钝化，成本降低 70%；高腐蚀场景风管则对咬口部位分段重点钝化，减少钝化液消耗 30%。同时引入 CAD/CAM 一体化排料软件，输入风管直径、厚度参数，自动匹配成型机进料速度与咬口角度，将材料切割损耗从 3%-5% 降至 1%-2%。上料前增加伺服矫平机智能调参工序，消除卷料应力变形，使风管椭圆度误差从≤2‰降至≤1‰，省去人工校圆环节。

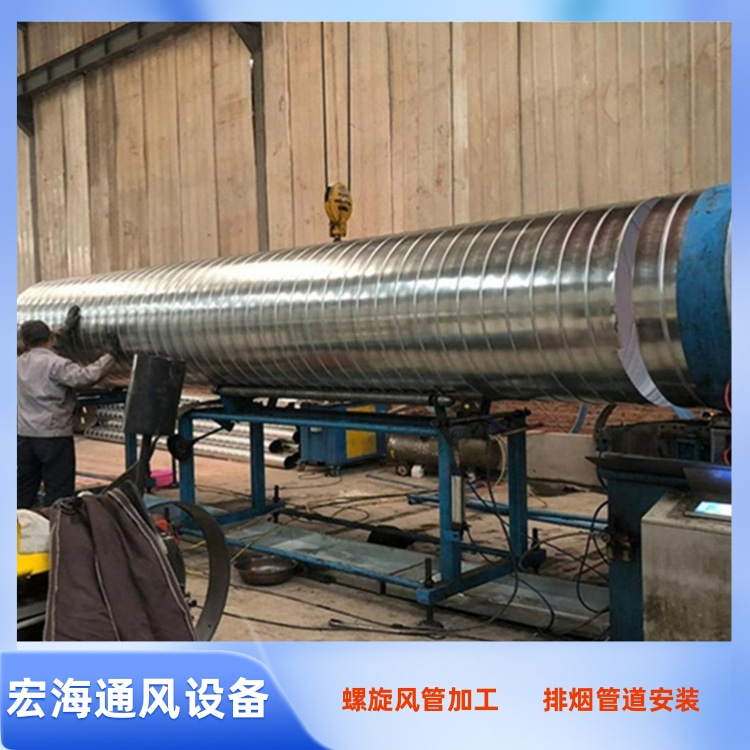

成型中强化设备参数调校与工艺简化，提升成型效率。核心是优化螺旋成型机的咬口压力、成型速度与楞筋间距参数，根据风管直径与厚度建立参数数据库，如直径 500mm、厚度 0.8mm 的风管，设定咬口压力 8-10MPa、成型速度 15m/min，楞筋间距 100mm，实现一次成型达标。简化不锈钢螺旋风管加工连接工艺，普通风管优先采用无法兰卡箍连接，替代激光焊接，单米加工成本降低 15%；洁净工程风管采用激光点焊替代满焊，减少焊接变形与后续打磨工作量。此外，推行同规格订单批量连续生产，减少设备换模调试时间，设备开机率从 60% 提升至 85%。

不锈钢螺旋风管加工成型后精简精加工与检测流程，压缩隐性成本。取消传统人工全检模式，采用自动化端口找平机替代人工打磨，端口平面度误差控制在＜0.3mm，效率提升 4 倍。检测环节实行 “抽检 + 专项检测”，对咬口强度、密封性进行抽样超声波探伤与气压试验，替代 100% 全检，检测时间缩短 60%。同时整合包装工序，采用标准化保护膜 + 可拆卸木架包装，降低运输损耗，适配不同规格风管的批量配送需求。

全流程工艺优化可使单米不锈钢螺旋风管加工时间缩短 30%，综合成本降低 20%，且产品合格率稳定在 99% 以上。
